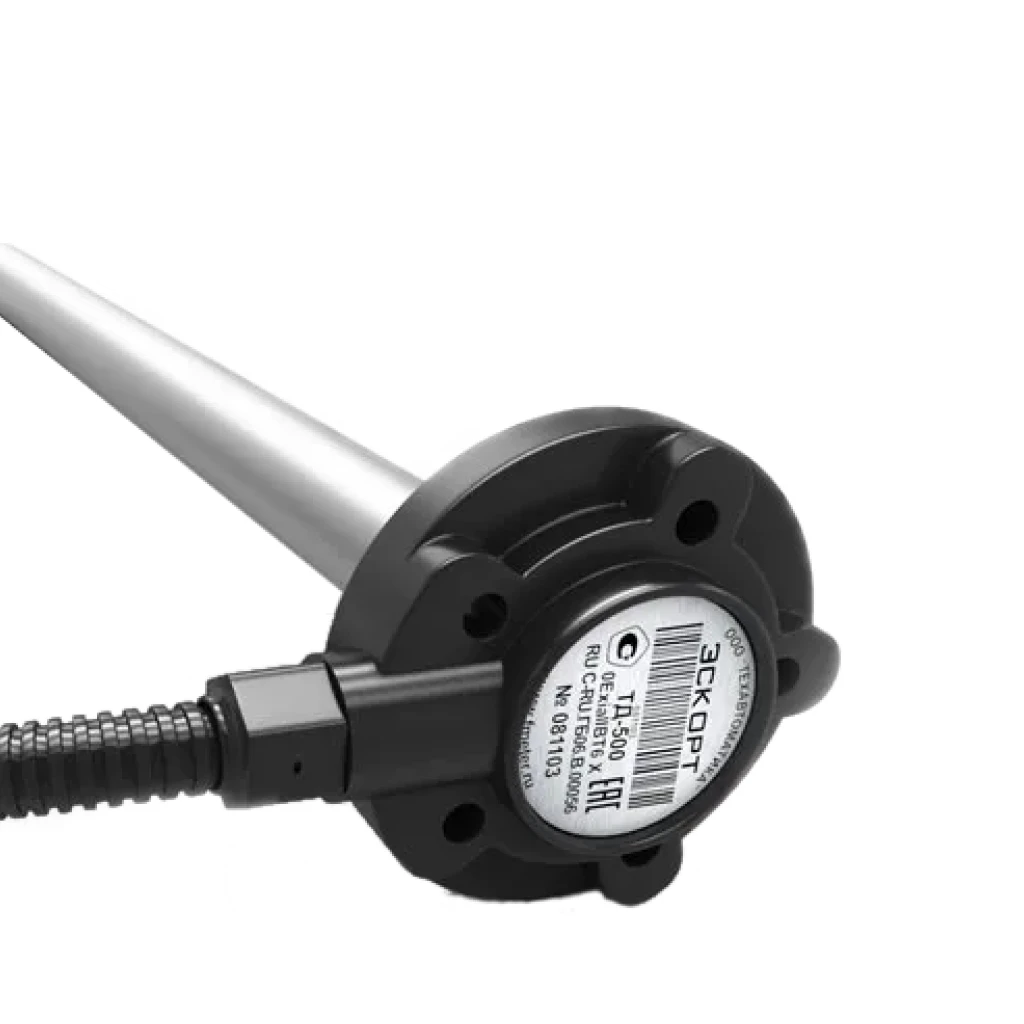

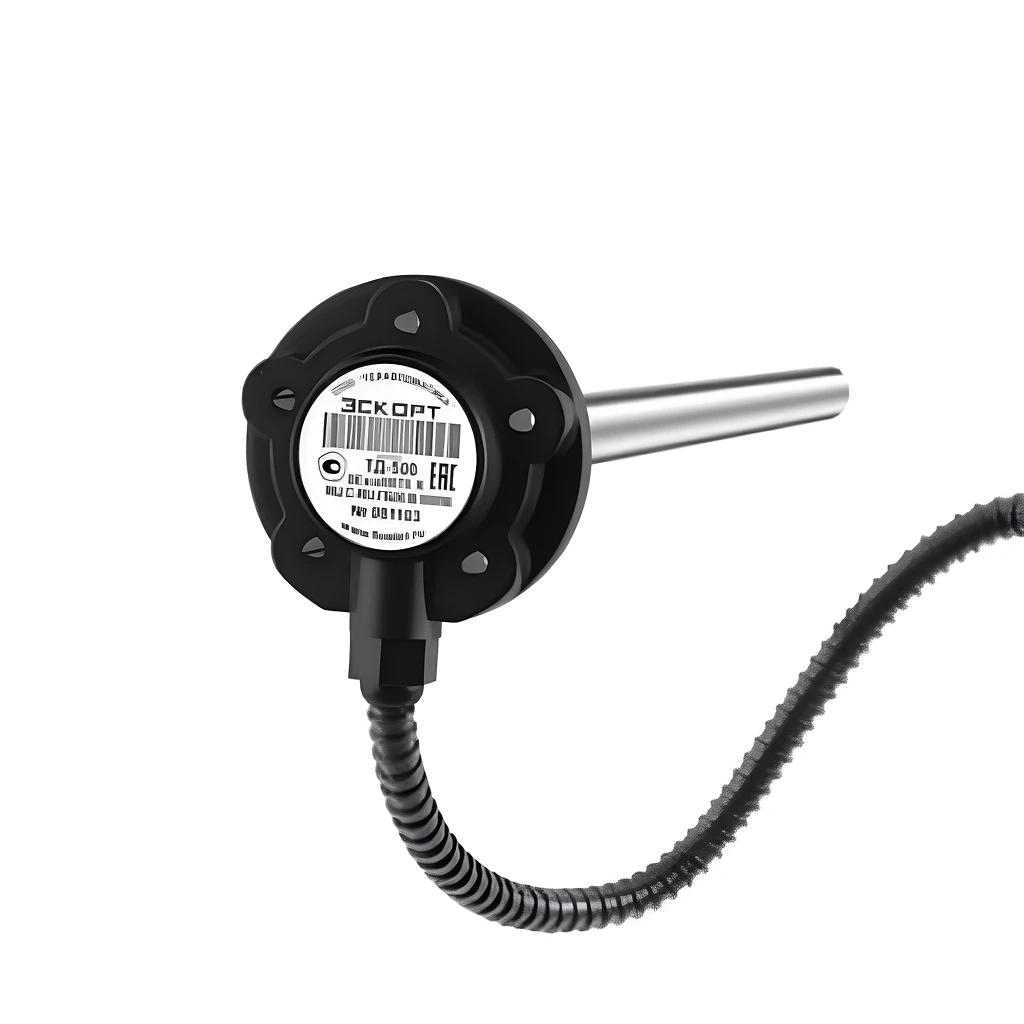

Главная отличительная особенность «Эскорт ТД-500» - его универсальность. Датчик поддерживает 4 режима работы: RS-485 (включая возможность автоматической выдачи данных), аналоговый, частотный и импульсный сигналы.
Так же существует отдельная модификация – исполнение CAN (J1939).
Имеет сертификат взрывобезопасности OExiaIIBT6 X, гальваническую развязку по всему корпусу датчика, а также включен в реестр средств измерения.
«ТД-500» протестирован в реальных условиях при температурных режимах -60/+80 С и устойчив к любым внешним воздействиям: не боится переполюсовки, скачков напряжения, помех, больших перепадов температур.
В датчике заложен усовершенствованный алгоритм термокомпенсации, который позволяет с максимальной точностью корректировать уровень топлива в зависимости от изменения температуры.
Повышенная степень защиты от пыли и влаги IP67 обеспечивает высокое качество и стабильную работу на протяжении всего срока эксплуатации.
Основные детали датчика защищены ударопрочным корпусом из высококачественного полиамида, обладающего высокой степенью сопротивления к различным внешним механическим воздействиям. Провода для подключения надежно изолированы от внешних воздействий пластиковой гофрой повышенной прочности и пластичности.
Технические особенности
| Измеряемая среда | Бензин, дизельное топливо |
| Вид выходного сигнала | RS-485, частотный сигнал, аналоговый сигнал, импульсный |
| Тип аналогового сигнала | ШИМ |
| Разрешающая способность цифрового выходного сигнала | 0,1% |
| Разрешающая способность аналогового выходного сигнала | 0,25% |
| Диапазон аналогового сигнала | 0,2…5 В |
| Диапазон частотного сигнала | 300 ... 4395 Гц |
| Диапазон импульсного сигнала | 2…1025 имп. |
| Точность измерения в рабочей области, не хуже | 1% |
| Нелинейность характеристики, не хуже | 1% |
| Маркировка взрывозащиты | OExlallBT6 X |
| Потребляемый ток, не более | 30 мА |
Характеристики
| Производитель: | Эскорт |
| Интерфейсы | RS-485, CAN |
| Степень защиты корпуса | IP67 |
| Напряжение питания | 9...36В |
| Рабочая температура (с АКБ) | -60...+ 85С |
| Протокол обмена данными | LLS, Modbus |
| Аналоговый режим | есть |
| Цифровой режим | есть |
| Гальваническая развязка, В | — |
| Подключение к ПК | — |
| Скорость обмена данными, бит/с | 19200 |
| Диапазон выходного цифрового сигнала | 0 ... 4095 |
| Диапазон выходного аналогового сигнала | 0 ... 4,9 |
| Частотный режим | 300...4395 |
| Код товара: | 25-0002-0544 |
Документация
